Расчет автоматов защиты

Как выбрать автоматический выключатель (автомат) для дома или квартиры?

Правильно выбранный автоматический выключатель защиты срабатывает в случае замыкания или перегрузки электросети. И конечно он не должен выключаться при использовании нескольких мощных электроприборов , например электрический чайник и стиралка. Во избежание проблем в использовании выбирайте автомат подходящий для вашей проводки и нагрузки.

На что обратить внимание при покупке автомата:

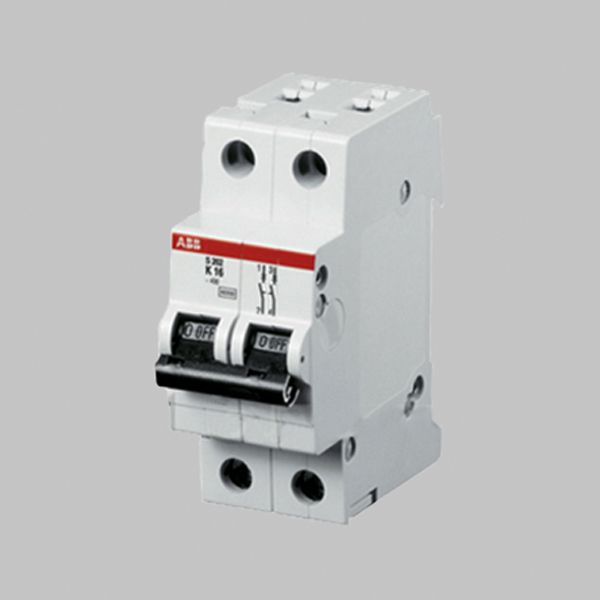

двухполюсный автоматический электро выключатель (автомат)
Покупайте автоматы в специальных магазинах, выбирайте известных производителей и торговые марки, это избавит вас от приобретения некачественных автоматических выключателей .Разница в цене между качественным товаром и "хорошим Китаем" несущественна.

Мощность автомата указывается в амперах (А),так же необходимо знать тип и сечение проводки. Для того что бы грамотно рассчитать мощность на ваше помещение или линию нагрузки нужно учитывать следующие характеристики:
1. Мощность электроприборов, например: чайник 2000 ватт (2 кВт);
2. Сечение, электропроводки в помещении, например: медный провод 4 мм вводной  2,5 мм на розетки, 1,5 мм на свет. Сечения провода рассчитывается в квадратных мм.

Рассчитаем мощность для одной комнаты с большими нагрузками:

Наша проводка 2,5 мм медь, по таблице производителя выдержит 27 А (ампер) при 220 в это 5,9 кВт. Уже сейчас возможно определить наш автомат должен быть мощностью не более 27 А. Безопаснее использовать автоматический выключатель по мощности чуть меньше, чем выдержит проводка, например 25 А при 220 В это 5,5кВт (25А х 220В = 5500Вт = 5,5кВт).

Теперь рассчитаем мощность всех электроприборов подключаемой комнаты:
электрочайник 2000 ватт (2 кВт) + микроволновка 1500 ватт (1,5 кВт) +электродуховка 2000 ватт (2 кВт). Складываем, в сумме мощность приборов равна 5500 ватт (5,5 кВт) 25 А
Если вдруг все эти электроприборы одновременно будут работать и подключены к сети,тогда их мощность не превысит пропускную способность нашей проводки (5,9 кВт). Нам не стоит беспокоится , так как мощность автомата тоже не будет превышена (5,5 кВт).Но если мы превысим нагрузку он отключится прекратив подачу тока и тогда проводка, а самое важное ваше жилище останутся целыми и невредимыми.

Электроприбор

Мощность, Вт

LCD телевизор

140-300

Холодильник

300-800

Бойлер

1500-2500

Пылесос

500-2000

Утюг

1000-2000

Электрочайник

1000-2500

Микроволновая печь

700-1500

Стиральная машина

2500

Компьютер

300-600

Освещение

300-1500

Фен

1000-2500

Всего (примерно)

10000-20000

Результат:

Исходя из вычислений с характеристиками и условиями использования описанными выше, для комнаты или линии электропитания потребуется автоматический выключатель с мощностью 25 А (ампер).

Если у вас мощная проводка , то выбирайте электро автоматы по мощности чуть меньше чем мощность всех подключаемых электроприборов.
Хотите использовать сразу несколько мощных приборов, убедитесь в том что проводка выдержит такие нагрузки или на стадии ремонта предусмотрите возможные перегрузки электросети.

ВЫБОР АВТОМАТОВ ПО МОЩНОСТИ И ПОДКЛЮЧЕНИЮ.

Вид подключения =>

Однофазное

Однофазное
вводный

Трехфазное
треугольником

Трехфазное
звездой

Полюсность автомата =>

Однополюсный
автомат

Двухполюсный
автомат

Трехполюсный
автомат

Четырехполюсный
автомат

Напряжение питания =>

220 Вольт

220 Вольт

380 Вольт

220 Вольт

V

V

V

V

Автомат 1А >

0.2 кВт

0.2 кВт

1.1 кВт

0.7 кВт

Автомат 2А >

0.4 кВт

0.4 кВт

2.3 кВт

1.3 кВт

Автомат 3А >

0.7 кВт

0.7 кВт

3.4 кВт

2.0 кВт

Автомат 6А >

1.3 кВт

1.3 кВт

6.8 кВт

4.0 кВт

Автомат 10А >

2.2 кВт

2.2 кВт

11.4 кВт

6.6 кВт

Автомат 16А >

3.5 кВт

3.5 кВт

18.2 кВт

10.6 кВт

Автомат 20А >

4.4 кВт

4.4 кВт

22.8 кВт

13.2 кВт

Автомат 25А >

5.5 кВт

5.5 кВт

28.5 кВт

16.5 кВт

Автомат 32А >

7.0 кВт

7.0 кВт

36.5 кВт

21.1 кВт

Автомат 40А >

8.8 кВт

8.8 кВт

45.6 кВт

26.4 кВт

Автомат 50А >

11 кВт

11 кВт

57 кВт

33 кВт

Автомат 63А >

13.9 кВт

13.9 кВт

71.8 кВт

41.6 кВ
